黄泥灌浆防灭火系统

黄泥灌浆系统概述:

  黄泥灌浆自20世纪50年代即成为我国煤矿防灭火首要的技术手段,一直沿用至今。目前,地面灌浆站的制浆方法是人工或机械取土机械制浆,这些方法由于水量无法控制,所以泥浆的浓度也无法控制。我公司生产的黄泥灌浆系统可连续制浆,配合自行研制开发的系统软件对各种流量、浓度等可进行调节,克服了以往灌浆站占地面积大、投资大,滤网的人工除渣劳动强度高、效率低等缺点。

黄泥灌浆系统型号规格:

  灌浆效果的好坏及经济性,主要取决于灌浆材料的选取、浆液的制备、输送和灌注的方法及工艺。针对不同要求(材质、浆液浓度、输送方法、工艺),公司设计了如下系列灌浆系统:

型号
MZG-40
MZG-60
MZG-80
MZG-100
MZG-140
灌浆量(m3/h)
40
60
80
100
140

黄泥灌浆系统的功能:

  功能一:灌浆。要求系统每小时可将不低于40m3的制浆料(土、灰)送入制滤机制成一定浓度的浆液,经过滤后通过管路进入灌浆地点,达到防灭火目的。
  功能二:灌注稠化胶体。通过加入一定比例的稠化悬浮剂,使浆液成为稠化胶体,然后通过渣浆泵输送至灌浆管网,到达用浆地点。
  功能三:灌注复合胶体。在灌浆地点附近,使用“矿用移动式防灭火注浆装置”向输浆管路的浆液内加入复合胶体胶凝剂,形成复合胶体泥浆注入火区。
  功能四:压注高分子胶体。使用“矿用移动式防灭火注浆装置”将水和胶体灭火剂制成高分子胶体并以一定压力注入火区。

黄泥灌浆系统的特点:

  制浆量大,浆体浓度高,能够减少井下由于灌浆工作产生的污水;
  系统采用机械化定量送料,可根据所需的制浆量或制浆浓度调节制浆料的输送量;
  通过该系统可使制浆原料与水充分融合、泥浆浓度可控,并可在泥浆中加入悬浮剂,使之形成胶体泥浆;延长了水与土在煤层火灾治理过程中相互协同作用的时间,减缓了高温状态下水的蒸发速度,不存在水煤气爆炸的危险;
  供水系统闭环控制供水量,可对供水量自动调节,并实时显示供水量;
  胶体制备机、滤浆机滤网孔直径可按实际要求配备,既能过滤草根等轻的飘浮物,同时也能过滤石头、砖块等重固体残渣;
  采用浸入式制滤浆,加大了制浆原料和水的混合时间,不但提高了制浆原料的利用率,而且使浆液更加均匀,成胶效果比较理想;
  在整个浆液制备与输送过程中,浆液在制、滤机以及向井下灌浆管路流动的过程中利用设备高差自流流入井下,从而大大节约能源;
  胶体在密封管路中输送,不受潮,无污染,不受气候条件限制,同时有效保护了工作环境;
  以PLC可编程控制器作为电气控制系统的核心部件,能方便地对各种参数进行控制,自动化程度高,能够适用现代化矿井生产的需要;
  灌浆系统整体设计合理,操作灵活,操作人员少,工艺先进,安全可靠;
  能够根据不同火区的预防或者应急要求实现多种防灭火材料的压注功能;
  灌浆材料还可选用粉煤灰等材料,我公司可按用户需求制定方案。

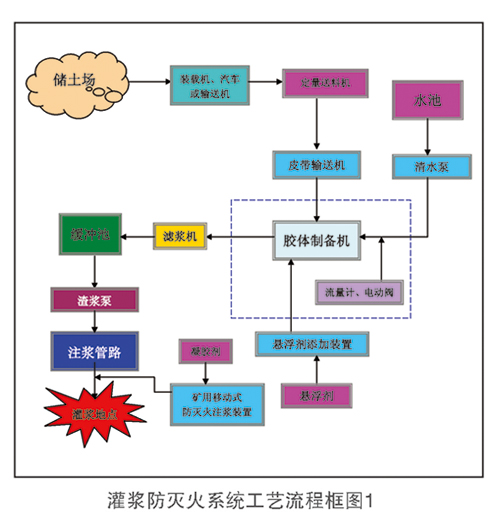

黄泥灌浆系统的工艺流程:

  灌浆系统由浆料储存场地、定量送料机、皮带输送机等浆料定量、计量、输送系统、连续式定量灌浆系统、地面悬浮剂添加系统、过滤搅拌系统、输浆管网系统和井下悬浮剂添加系统构成。
  灌浆时,将黄泥通过定量送料机送入皮带输送机,按已设定的固定量(可调节输送量)把黄泥连续均匀地送至胶体制备机;通过水泵把一定压力的水送入胶体制备机,胶体制备搅拌后进行初级过滤(过滤出大于12mm的固体颗粒物),然后浆液流入滤浆机进行二次过滤时,悬浮剂添加装置向浆液内加入悬浮剂,使高浓度的浆体成为稠化悬浮胶体,进入滤浆机进行二次过滤后,出来的就是合适的稠化悬浮胶体。浆液过滤部分主要功能是把制成的不同浓度的浆液进行过滤,浆液中大于6mm的固体颗粒物会被滤出使其不能进入注浆管路,以保证注浆管路不因固体颗粒的沉淀而发生堵塞。
  灌浆站还设有缓浆池,滤浆机的出浆口高于缓浆池的入浆口,滤浆机的出浆口通过出浆管通向缓浆池的入浆口。实施井下灌浆时,将缓浆池内的胶体引入泵池,通过渣浆泵导入地面至井下的注浆管路,并通过矿用移动式防灭火注浆装置注入火区起到防灭火作用。
  灌浆系统由浆料储存场地、定量送料机、皮带输送机等浆料定量、计量、输送系统、连续式定量灌浆系统、地面悬浮剂添加系统、过滤搅拌系统、输浆管网系统和井下悬浮剂添加系统构成。

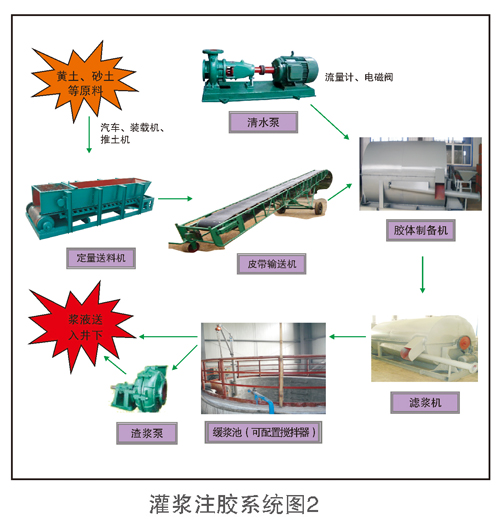

灌浆设备:

  (1)定量送料机
  型号:XDJ-650/800
  功能:将黄土(粉煤灰)等制浆料按设定量均匀送到输送机上。
  (2)皮带输送机
  最大输送量:60m3/h
  功能:将黄土(粉煤灰)等制浆料送至胶体制备机内。
  (3)胶体制备机
  型号:ZJ最大制胶量:140m3/h;
  功能:将粉煤灰或土与水混合,连续制、滤成符合浓度和粒径要求的浆液。
  (4)滤浆机
   型号:LJ最大滤浆量:140m3/h;
  功能:将胶体制备机制成的浆液过滤成符合浓度和粒径要求的浆液。
  (5)渣浆泵
  流量:40-140m3/h;
  功能:将缓冲池内的浆液送入井下注浆管路。(或当自流管路输浆不畅时,可启动渣浆泵加压疏通浆液管路。)
  (6)清水泵
  流量:40-140m3/h;
  功能:将水源地的水送入胶体制备机。
  (7)排污泵
  流量:15m3/h;
  功能:将注胶系统产生的污水排入缓浆池(或室外排污沟)。
  (8)控制系统
  功能:监控胶体防灭火系统中设备的运行;电气控制和电气保护,系统操作和主要灌浆注胶参数的统计和显示,灌浆注胶数据的收集和发送。水流量的显示和累计,土流量瞬时显示和累计,土量一定的情况下,通过调整水流量,初步实现所需的水土比,顺序自动启动。工控画面可以显示水流量和土流量,同时换算浆量。
  (9)矿用移动式防灭火注浆装置
  流量:80l/min;功率:5.5KW;压力:1.2Mpa;电压:380/660V。
  功能:可单独使用,也可与系统配套用,实现浆液到达使用地点时的液固转化。
